項目簡介

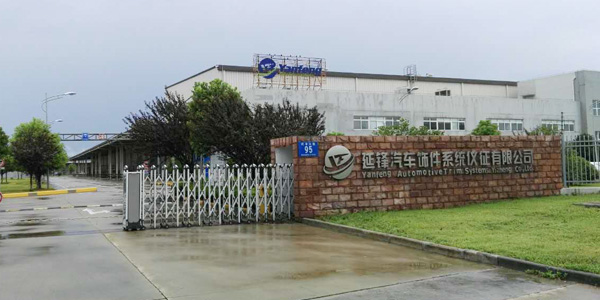

延鋒汽車飾件系統有限公司，1994年09月21日成立，經營范圍包括開發、生產用于汽車、卡車和摩托車的塑料和裝潢產品，以及模具、沖壓件、標準緊固件，銷售自產產品，屬于集團公司，國內100多家工廠，工廠內基本覆蓋光伏新能源，多數采用0.4kv、10kv測并網，自發自用、余電上網。

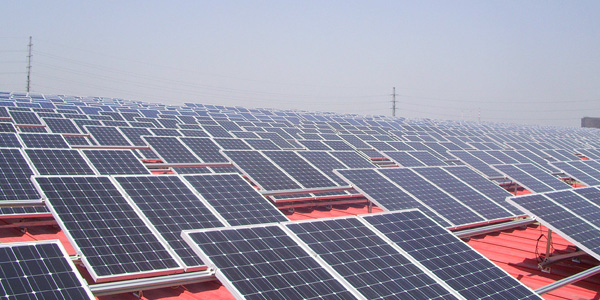

該公司現有項目采用分布式光伏，遵循“自發自用、余電上網”原則。分布式光伏采用低壓側并網，與電網系統融合；根據該公司反饋，在光伏沒有并網時，該公司功率因數穩定在0.90-0.92之間，系統穩定；在光伏并網后，系統功率因數變化，并且變化率快，沒有規律，造成無功補償柜頻繁投切；另外光伏并網系統易產生容性無功，造成系統功率因數過補、超前，導致功率因數控制器無法正常工作。主要有以下原因：
★分布式光伏發電機組，低壓側并網。
★光伏并網工作狀態主要有三種，①、光伏發電量＜生產設備用電量；②、光伏發電量＝生產設備用電量；③光伏發電量＞生產設備用電量，以上三種狀態。
★光伏沒有并網或者光伏發電量＜生產設備用電量時，整個系統處于感性負荷，并且采用市電下網電量，這個時候系統功率因數正常，傳統無功補償控制器可以正常工作，并且將系統中的功率因數維持在0.89-0.92范圍內。
★光伏并網后，光伏發電量＝生產設備用電量，系統處于臨界狀態，系統有功少，系統功率因數急劇下降，功率因數處于臨界狀態，傳統無用補償控制器頻繁投切，造成系統投切振蕩。
★光伏并網后，光伏發電量＞生產設備用電量，系統呈有功反向倒灌狀態，進線柜多功能表呈現“-”值狀態，此顯示下意義為有功倒灌，因此，傳統無功補償控制器判斷系統呈容性狀態，功率因數超前，屬于過補，從而控制器不能正常投切。
★以上光伏三種工作狀態中，生產設備正常使用時所需要的無功功率是必要的、固定的。

技術方案

   經我公司技術人員現場勘查，提出采用動態SVG裝置，針對性治理10kv側裝配動態SVG補償裝置（負載設備變化快，需要動態補償）。

  設備容量如下：

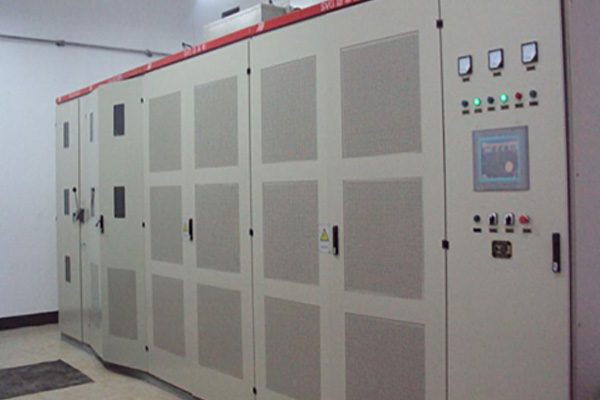

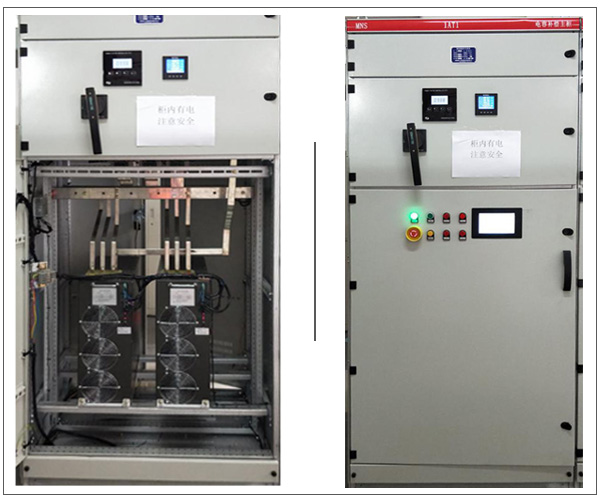

      裝置現場圖片：

                                                                                                                                                              10kvSVG無功補償裝置
